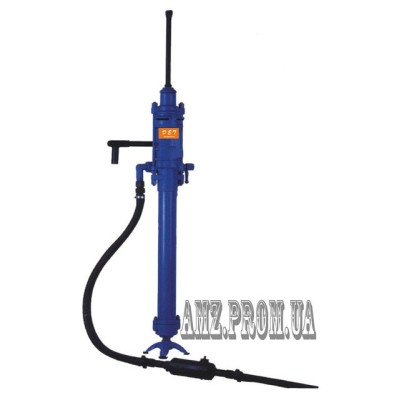

Перфоратор пневматический

Буровой резец серии РШ-140

Буровой резец серии РШ-140, который оснащен АТПБ или АТП, нашел свое применение во вращательном бурении шпура и твердосплавной  кромки (показатель размера диаметра не превышает величины в 4,3 см) с значением показателя крепости которой не превышает f = 16 по шкале профессора М. М. Протодьяконова.  Работа буровым резцом серии РШ-140 осуществляется в монолитной (нетрещиноватой) горной породе с показателем предела прочности одноосного сжатия находящемся в диапазоне от 84 до 196 МПа (значением показателя крепости находится в диапазоне от 6 до 16  по шкале профессора М. М.) и показателем абразивности не более величины в 45 мг.

Применяя резцы серии РШ-140, оснащенные АТПБ R1304-17 даст возможность, более чем в 3 раза, увеличить стойкость к износу и в 1,5 раза увеличить показатель скорости бурения шпура, в сравнение с резцами этой же серии, но оснащенными стандартной пластиной АТП-1-13,5.

Применяя резцы серии РШ-140 можно  существенно расширить область применения бурения вращательно типа, что позволит уменьшить финансовые затраты для проведения подготовительной выработки и увеличить безопасность условий труда проходчиков.

Молоток пневматический клепальный серии ИП-4010

Клепальный пневматический молоток серии ИП-4010 – основное предназначение которого заключается в осуществлении процесса клепки горячих, по виду, заклепок, диаметральный показатель которых находится в диапазоне от 19 до 32 мм. Пневмоклепальный молоток ИП-4010 применим в разнообразных областях машиностроения и отрасли строительства.

Молоток пневматический клепальный серии ИП-4010 можно представить как поршневого вида пневмомашину ударного типа действия. В пневомолотке присутствует клапанный механизм распределения воздуха. Этот механизм осуществляет свою работу под силой воздействия сжатого воздуха.

Молоток пневмоклепальный состоит из таких основных частей, как:

         - механизм воздушного распределения ударного типа;

          - рукояточный узел, в котором собрано устройство пуска.

         Устройство осуществления пуска, монтаж которого осуществляется на ударный механизм воздушного распределения и которое впоследствии прикрепляется к корпусу, создает пневматическую пружинную систему защиты от вибраций пневмоклепального молотка.

         Принцип работы пневмоинструмента

После пускового нажатия начинает происходить перемещение шарика и толкателя, чем осуществляют открытие отверстия, сообщенного с камерой, предшествующей клапану. При помощи устройства распределения воздуха начинает осуществляться подача сжатого воздуха. Подача воздуха принуждает ударник осуществлять поступательно-возвратный тип движений. Стоит отметить что, в конечной точке прямого хода (иначе называемый рабочий), осуществляется нанесение удара по хвостовику пневмоклепального молотка.

Технические характеристики пневмоинструмента серии ИП-4010:

- показатель величины энергии единичных ударов (Джоулей): 35,3;

- показатель частоты ударов (Герц): 16,6;

- показатель давления при осуществлении работы (атмосфер): 5;

- показатель длины молока (мм): 500;

- показатель расхода воздуха (литров в минуту): 2040;

- показатель массы пневмомолотка без инструмента (кг): 8,2;

- показатель размера хвостовика: 24х60 для обеих моделей;

- диаметральный диапазон заклепки в горячем состоянии: 28-32.

Пика 18×400мм под патрон SDS Plus max перфоратора
