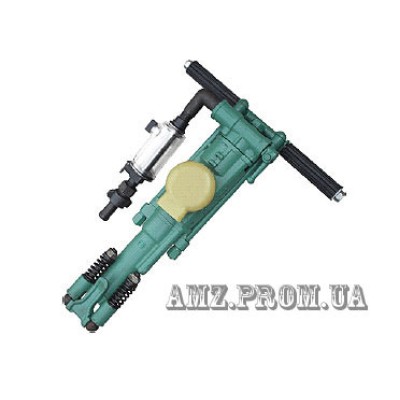

Перфоратор пневматический

Пневматические поддержки серий FT100, FT140B и FT10A

Пневматические поддержки серий FT100, FT140B и FT10A нашли свое применение, совместно с пневматическими перфораторами,  в горнодобывающей промышленности при осуществлении буровых типов работ. Главным же предназначением пневматических поддержек серий FT100, FT140B и FT10A является осуществление подачи и поддержки пневмоперфоратора в забое при осуществлении процесса бурения разнообразных шпуров.

Управление пневматической поддержкой серий FT100, FT140B и FT10A можно осуществлять как с  самого пневмоперфоратора так и отдельно от него (в соответствие с модификацией). Пневматические поддержки серий FT100, FT140B и FT10A довольно легки по величине своей массы, просты при эксплуатации. Питание пневматической поддержки сжатым воздухом производиться непосредственно от пневматического перфоратора.

Пневмоподдержки могут быть выполнены  различными по длине и величине диаметра. Это связано с разнообразием требуемых задач и проведению работ с различными пневмоперфораторами.

Молоток пневматический клепальный серии ИП-4010

Клепальный пневматический молоток серии ИП-4010 – основное предназначение которого заключается в осуществлении процесса клепки горячих, по виду, заклепок, диаметральный показатель которых находится в диапазоне от 19 до 32 мм. Пневмоклепальный молоток ИП-4010 применим в разнообразных областях машиностроения и отрасли строительства.

Молоток пневматический клепальный серии ИП-4010 можно представить как поршневого вида пневмомашину ударного типа действия. В пневомолотке присутствует клапанный механизм распределения воздуха. Этот механизм осуществляет свою работу под силой воздействия сжатого воздуха.

Молоток пневмоклепальный состоит из таких основных частей, как:

         - механизм воздушного распределения ударного типа;

          - рукояточный узел, в котором собрано устройство пуска.

         Устройство осуществления пуска, монтаж которого осуществляется на ударный механизм воздушного распределения и которое впоследствии прикрепляется к корпусу, создает пневматическую пружинную систему защиты от вибраций пневмоклепального молотка.

         Принцип работы пневмоинструмента

После пускового нажатия начинает происходить перемещение шарика и толкателя, чем осуществляют открытие отверстия, сообщенного с камерой, предшествующей клапану. При помощи устройства распределения воздуха начинает осуществляться подача сжатого воздуха. Подача воздуха принуждает ударник осуществлять поступательно-возвратный тип движений. Стоит отметить что, в конечной точке прямого хода (иначе называемый рабочий), осуществляется нанесение удара по хвостовику пневмоклепального молотка.

Технические характеристики пневмоинструмента серии ИП-4010:

- показатель величины энергии единичных ударов (Джоулей): 35,3;

- показатель частоты ударов (Герц): 16,6;

- показатель давления при осуществлении работы (атмосфер): 5;

- показатель длины молока (мм): 500;

- показатель расхода воздуха (литров в минуту): 2040;

- показатель массы пневмомолотка без инструмента (кг): 8,2;

- показатель размера хвостовика: 24х60 для обеих моделей;

- диаметральный диапазон заклепки в горячем состоянии: 28-32.
