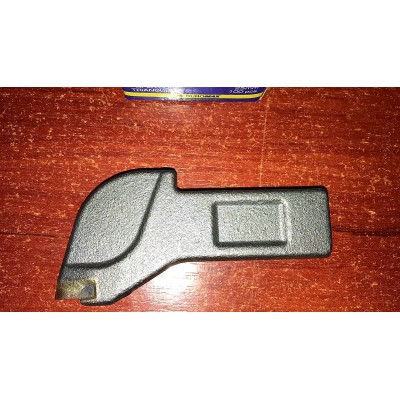

Зубок ЗН-3, ЗС-40, РП-3

Зубок типа ЗН-3

Зубок типа ЗН-3 – разновидность режущего инструмента для дорожных и горных машин. Рабочий элемент представлен в виде клина, который непосредственно и имеет воздействие на разрушаемый вид материала. Основное предназначение зубка типа ЗН-3  является использование в горно шахтном оборудовании при осуществлении добычи разнообразного по твёрдости угля (таких марок как полуантрацит, антрацит, уголь-тощак, жирный уголь, газовый, коксующийся и т.п.).

Этим зубком в основном оснащается режущая цепь шахтного горного комбайна (такого как Кировец 2, 2КЦТГ, ТЕМП). Во время проведения работ комбайном при помощи зубка прорезаются угольные пласты и горные породы различной твёрдости.

Зубок типа ЗН-3 применяется при выемках наклонных и пологих угольных пластов, при условии, что прочность возможного породного включения не превышает показатель в 20 МПа. Изделие производится из инструментальной стали особой прочности, не дающей искру при трении. Это поможет избежать взрыва смеси метана и воздуха.

Также зубоки ЗН-3 применяют в грунторезной машине, дорожной фрезе, кабелеукладочной цепи, буровой установке. Зубок монтируется при помощи стопорного болта, но есть возможность использовать быстродействующее крепление или приваривание к основанию режущего органа.

Основные характеристики:

Длина 95 мм
Вылет 40 мм
Размеры поперечного сечения хвостовика, мм:
высота 26,
толщина 13.
Форма твердосплавного изделия Г24А02 ГОСТ 880-75
Марка твердого сплава ВК8ВК, ВК8В, ВК10КС
Масса зубка, 0.28кг.
