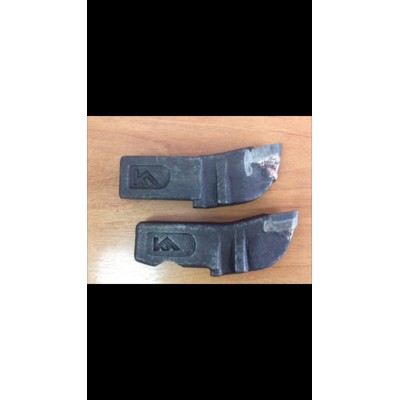

Резец серии И-90 (является аналогом резца серии ЗН-5)
Основное предназначение резец серии И-90 - это установка на шнековый и барабанный виды исполнительного органа очистного комбайна. Резцы серии И-90В и резцы серии И-90МБ армируются пластинами твердых сплавов (в данном случае твердые сплавы марки ВК8В и марки ВК11ВК, соответственно). Резцы серии И-90В приспособлены под болтовые крепления. Стопорный болт может быть расположен как с лицевой стороны, так и с задней. Резцы серии И-90МБ, которые армированы пластинами твердого сплава марки ВК11ВК, представляется возможным закрепить непосредственно в кулаках на исполнительном органе. Монтаж осуществляется как при помощи стопорных болтов, так и при помощи безболтового крепления.
Резцы, которые армируются твердым сплавом марки ВК8В, используются, преимущественно, в пластах с показателем сопротивляемости к резке которых доходит до величины в 200 кгс/см и показателем абразивности I - V класса; резцы, которые армируются твердым сплавом марки ВКИВК используются, в основном, в пластах с показателем сопротивляемости к резке доходит до величины в 300 кгс/см и показателем абразивности III - V класса.
Основные технические характеристики:
| Длина, мм | 120 |
| Вылет, мм | 65 |
| Размеры поперечного сечения хвостовика, мм: |
|
| высота | 33 |
| толщина | 18 |
| Форма твердосплавного изделия | Г24А03 |
| Марка твердого сплава | ВК11ВК, ВК8В ГОСТ 3882 |
| Масса резца, кг | 0.6 |
