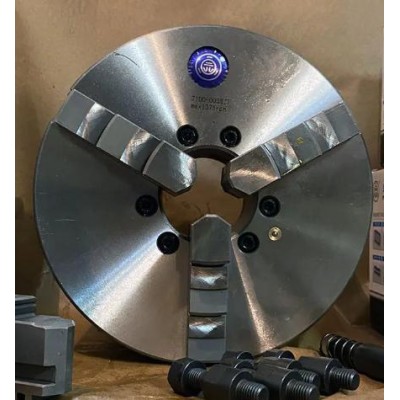

Токарные патроны предназначены для установки на токарных универсальных и специальных станках и служат для крепления штучных заготовок в условиях серийного и массового производства.

Характеристики токарного патрона:

1. Основные:

Материал: Чугун;

Количество и размер крепежных отверстий: 4хМ12;

Количество в упаковке: 1шт;

Класс точности: П;

Минимальная сила зажима на кулачках: 46000 Н;

Максимальная частота оборотов: 1900 об/мин;

Крепление патрона: на конус 6;

Количество кулачков в патроне: 3 шт;

Вес: 60 кг.

2. Размеры:

Диаметр: 315 мм;

Диаметр посадочный: 106,375 мм;

Диаметр расположения крепежных отверстий: 133,40 мм;

Диаметр отверстия в корпусе: 100 мм;

Шаг кулачков: 10 мм.
