Зубок ЗН-3, РП-3, ЗС-40

Зубок ЗН-3, ЗС-40, РП-3.

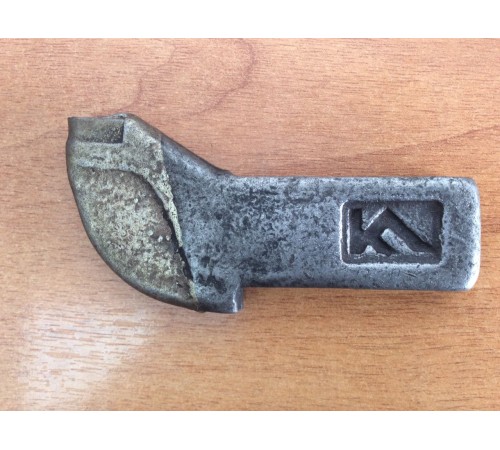

Зубок (резец) типа ЗН-3, РП-3, ЗС-40 – это разновидность твердосплавного режущего инструмента. Рабочий элемент его представлен в виде клина, который непосредственно и имеет воздействие на разрушаемый вид материала.

Состоит из стальной державки прошедшей термическую обработку и напайной твердосплавной пластины. Имеет плоскую форму.

Основное предназначение зубка ЗН-3  является его использование рабочем органе горно-шахтных комбайнов при осуществлении добычи разнообразного сорта угля (таких марок как полуантрацит, антрацит, уголь-тощак, жирный уголь, газовый, коксующийся и т.п.).

Этим типом твердосплавного инструмента в основном оснащается режущая цепь шахтного горного комбайна такого как Кировец 2К, 2КЦТГ, ТЕМП. Во время проведения работ им прорезаются угольные пласты и горные породы.

Зубок ЗН-3 применяется в разработке пологих угольных пластов и наклонных выемок, при условии, что прочность возможной породы  не превышает показатель в 20 МПа.

Державка изделия изготовлена из легированной, конструкционной стали марки 30-35ХГСА особой прочности, которая не допускает выброс искры при трении, создаёт взрывобезопасность и  препятствует взрыву метана в лаве шахты.

Так-же зубоки типа ЗН-3, РП-3, ЗС-40 используется в цепях грунторезных машин (траншеекопателей) на базе "Урал-33", "БРЦ" или дорожной фрезе барабанного типа при осуществлении троншейно-ямочных работ дорожной техникой.

Державка зубков грунторезных машин состоит из стали 40Х. Имеет твёрдость 50-55Hrc.

Инструмент в резцадержателе цепи крепится при помощи стопорного болта. Но также есть возможность использовать быстродействующее крепление или приварить державку к основанию рабочей части механизма.

Применяемость: ГШ150, ГШ200Б, ГШ200В, ГШ500, К103, 1К101У, 1К101УД, РКУ10, РКУ13, КА80, 1ГШ68, 2ГШ68Б, КШ1КГУ, КШ3М, 1АЩМ, ТЕМП-1, Кировец.

Основные характеристики:

-Длина 95мм
-Вылет 40мм
-Размеры поперечного сечения хвостовика, мм:
-Высота 26,
-Толщина 13.
-Форма твердосплавного изделия Г24А02 ГОСТ 880-75
-Марка твердого сплава ВК8ВК, ВК8В, ВК10КС
-Масса зубка, 0.28кг.
