Молоток клепальный пневматический ИП-4010

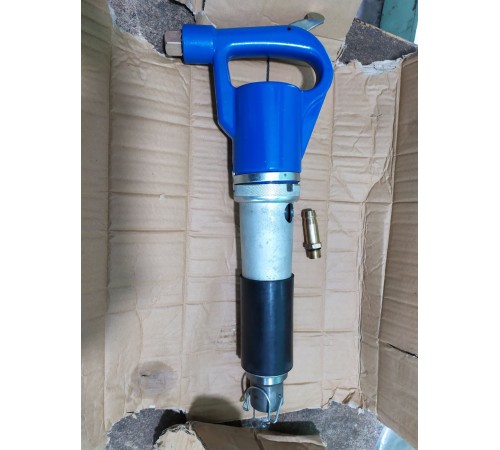

Молоток пневматический клепальный серии ИП-4010

Основное предназначение молотка клепального ИП-4010 заключается в осуществлении процесса заклепки горячих, заклепок, диаметральный показатель которых находится в диапазоне от 19 до 32мм. Пневмоклепальный молоток серии ИП-4010 применим в разнообразных областях машиностроения при сборке стальных и прочих конструкций.

Молоток пневматический клепальный серии ИП-4010 представляет собой поршневой пневматический ударный ручной инструмент в котором энергия воздуха распределяется благодаря воздухораспределительному механизму в ствол где преобразуется в энергию удара заклёпочного механизма. Осуществляет свою работу под силой воздействия сжатого воздуха.

Молоток пневмоклепальный состоит из таких основных частей, как:

         - механизм воздушного распределения ударного типа;

          - рукояточный узел, в котором собрано устройство пуска.

         Устройство осуществления пуска, монтаж которого осуществляется на ударный механизм воздушного распределения и которое впоследствии прикрепляется к корпусу, создает пневматическую пружинную систему защиты от вибраций пневмоклепального молотка.

         Принцип работы пневмоинструмента

После пускового нажатия начинает происходить перемещение шарика и толкателя, чем осуществляют открытие отверстия, сообщенного с камерой, предшествующей клапану. При помощи устройства распределения воздуха начинает осуществляться подача сжатого воздуха. Подача воздуха принуждает ударник осуществлять поступательно-возвратный тип движений по стволу. Стоит отметить что, в конечной точке прямого хода (иначе называемый рабочий), осуществляется нанесение удара по хвостовику пневмоклепального молотка.

Технические характеристики пневматического молотка ИП-4010:

- показатель величины энергии единичных ударов (Джоулей): 22,5 и 35,3;

- показатель частоты ударов (Герц): 25 и 16,6;

- показатель давления при осуществлении работы (атмосфер): 5 для обеих моделей;

- показатель длины молока (мм): 430 и 500;

- показатель расхода воздуха (литров в минуту): 2040 для обеих моделей;

- показатель массы пневмомолотка без инструмента (кг): 7,2 и 8,2;

- показатель размера хвостовика: 24х60 для обеих моделей;

- диаметральный диапазон заклепки в горячем состоянии: 19-22 и 28-32.
