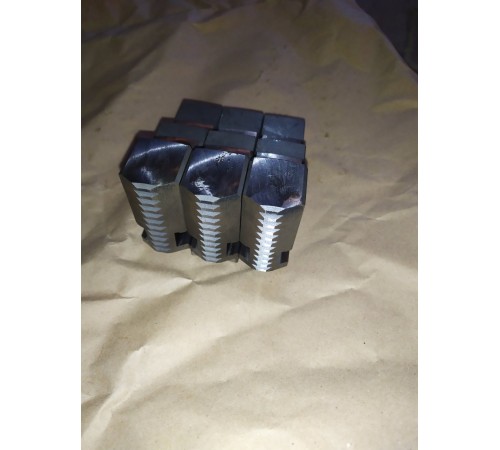

Кулачки прямые к патрону токарному D=250 мм Шаг 9 мм

Кулачки прямые к токарному патрону D=250 мм (шаг 9 мм)

Основные размеры кулачков:

E (длинна) - 105 мм;

F (ширина) - 28 мм;

G (высота) - 63 мм;

H (расстояние до паза) - 11,5 мм;

J (направляючий паз) - 12 мм;

K (длина ступеньки) - 32 мм;

L (длина ступеньки) - 32 мм;

M (высота ступеньки) - 15 мм;

S (шаг кулачка) - 9 мм.
