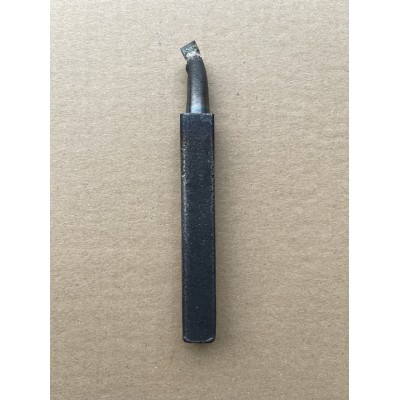

Різець токарний розточувальний для наскрізних отворів 16×16×140 мм ВК8

Патрон токарний 7100-0049П 3-х кулачковий D=500 мм посадка під конус 11 (тип 2)

Токарні патрони призначені для встановлення на токарних універсальних і спеціальних верстатах і слугують для кріплення штучних заготівок в умовах серійного та масового виробництва.

Характеристики токарного патрона:

1. Основні:

Матеріал:                                                                        Чавун;

Кількість і розмір кріпильних отворів:                 6хМ20;

Кількість у пакунку:                                                         1шт;

Клас точності:                                                                       П;

Мінімальна сила затискання на кулачках:       72000 Н;

Максимальна частота обертів:                         700 об/хв;

Кріплення патрона:                                           на конус 11;

Кількість кулачків у патроні:                                       3 шт;

Вага:                                                                                190 кг.

2. Розміри:

Діаметр:                                                                       500 мм;

Діаметр посадковий:                                        196,869 мм;

Діаметр розташування кріпильних отворів:     235 мм;

Діаметр отвору в корпусі:                                       190 мм.

Різець токарний розточний глухий 20х20х140мм ВК8

Технічні характеристики різця:

Форма — розточний для глухих отворів,
Розмір — 20х20х140мм.,
Твердий сплав — ВК8.

Різець токарний розточний наскрізний 16х16х140мм Т15К6

Технічні характеристики різця:

Форма — розточний для наскрізних отворів,
Розмір — 16х16х140мм.,
Твердий сплав — Т15К6.

Різець токарний розточний глухий 20х20х170мм Т15К6

Технічні характеристики різця:

Форма — розточний для глухих отворів,
Розмір — 20х20х170мм.,
Твердий сплав — Т15К6.

Круг алмазний 125х40х10х3х32мм АС4 80/63 В2-01 БАЗИС 12А2-45 (2724-0029-80/63)

Технічні характеристики круга:

1) D=125мм — діаметр круга;
2) W=10мм — ширина алмазного шару;
3) X=3мм — товщина алмазного шару;
4) T=40мм — висота круга;
5) H=32мм — діаметр посадкового отвору;
6) Показник зернистості алмазного диска — AC4;
7) Співвідношення алмазного порошку — 80/63;
8) Органічна зв'язка — В2-01;
9) Відсоткове співвідношення алмазної крихти в різальній частині — 50%;
10) Форма круга — 12А2-45.

Круг алмазний 125х40х10х3х32мм АС4 63/50 В1-32 100% 12А2-45 (2724-0029-63/50-100)

Технічні характеристики круга:

1) D=125мм — діаметр круга;
2) W=10мм — ширина алмазного шару;
3) X=3мм — товщина алмазного шару;
4) T=40мм — висота круга;
5) H=32мм — діаметр посадкового отвору;
6) Показник зернистості алмазного диска — AC4;
7) Співвідношення алмазного порошку — 63/50;
8) Органічна зв'язка — В2-01;
9) Відсоткове співвідношення алмазної крихти в різальній частині — 100%;
10) Форма круга — 12А2-45.

Круг алмазний 125х40х10х3х32мм АС4 160/125 В2-01 100% 12А2-45 (2724-0029-160/125-100)

Технічні характеристики круга:

1) D=125мм — діаметр круга;
2) W=10мм — ширина алмазного шару;
3) X=3мм — товщина алмазного шару;
4) T=40мм — висота круга;
5) H=32мм — діаметр посадкового отвору;
6) Показник зернистості алмазного диска — AC4;
7) Співвідношення алмазного порошку — 160/125;
8) Органічна зв'язка — В2-01;
9) Відсоткове співвідношення алмазної крихти в різальній частині — 100%;
10) Форма круга — 12А2-45.
