Зубок

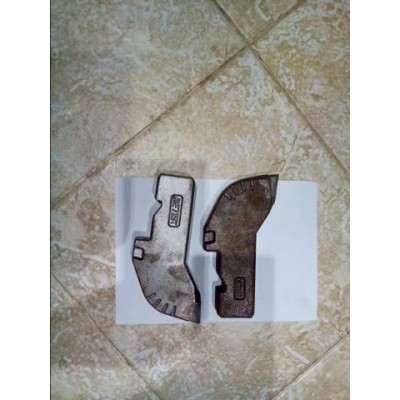

Зубок радіальний серії ЗР4-80

Зубок радіальний серії ЗР4-80 знайшов своє застосування в монтажі на орган комбайну з проведення очищення, що виконує основну роботу. Застосовується при здійсненні процесу виїмки різного, за показником величини абразивності, різноманітного вугілля за показником величини опору до здійснення процесу різання не більше 360 Н/мм, і не більше 360 Кгс/см. Показник міцності можливого включення породи повинен перевищувати величини 40 МПа. Показник величини загальної потужності не повинен перевищувати 10% від показника потужності вугільного пласта, що видобувається. Своєрідна оригінальна конструкційна особливість паза радіального зубка серії ЗР4-80 для монтажу різців майже повністю виключила проблему виходу з ладу державок у цьому секторі перерізу.

Окрім свого основного призначення, радіальним зубком серії ЗР4-80 оснащується кромка ріжучого ланцюга шахтного гірничого комбайна (такого як Кіровець 2, 2КЦТГ, ТЕМП). Під час проведення робіт комбайном за допомогою радіального зубка прорізаються вугільні пласти, а потім державки радіального зубка обламують гребінці.

Основні технічні характеристики:

Довжина, мм 145

Виліт, мм 80

Розміри поперечного перерізу хвостовика, мм: висота 38 товщина 22

Форма твердосплавного виробу 2283/1 ТУ 48-19-219-91

Марка твердого сплаву ВК11ВК, ВК10КС ДЕРЖСТАНДАРТ 3882-74

Маса зубка, кг 0.885

Застосовність:

• К103
• ГШ200В
• ГШ200Б
• ГШ500
• ГШ150
• К101У
• 1К101УД
• КА80
• РКУ10
• 1ГШ68
• 2ГШ68Б
• КШ1КГУ
• ТЕМП-1
• КШ3М
• РКУ13
• 1АЩМ
• Кіровець
