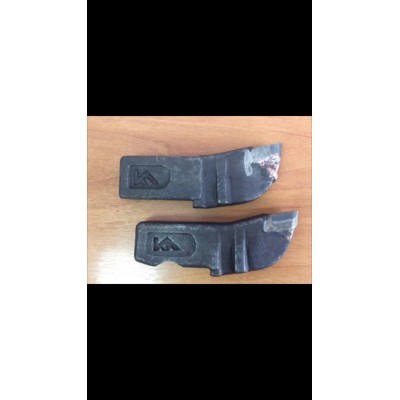

Різець серії І-90 (є аналогом різця серії ЗН-5)
Основне призначення різець серії І-90 - це встановлення на шнековий та барабанний види виконавчого органу очисного комбайна. Різці серії І-90В та різці серії І-90МБ армуються пластинами твердих сплавів (у даному випадку тверді сплави марки ВК8В та марки ВК11ВК відповідно). Різці серії І-90В пристосовані під болтові кріплення. Стопорний болт може бути розташований як з лицьового боку, так і з заднього. Різці серії І-90МБ, які армовані пластинами твердого сплаву марки ВК11ВК, можна закріпити безпосередньо в кулаках на виконавчому органі. Монтаж здійснюється як за допомогою болтів стопорних, так і за допомогою безболтового кріплення.
Різці, які армуються твердим сплавом марки ВК8В, використовуються переважно в пластах з показником опірності до різання яких доходить до величини в 200 кгс/см і показником абразивності I-V класу; різці, які армуються твердим сплавом марки ВКИВК використовуються, в основному, у пластах з показником опірності до різання доходить до величини в 300 кгс/см та показником абразивності III - V класу.
Основні технічні характеристики:
| Довжина, мм | 120 |
| Виліт, мм | 65 |
| Розміри поперечного перерізу хвостовика, мм: | |
| висота | 33 |
| товщина | 18 |
| Форма твердосплавного виробу | Г24А03 |
| Марка твердого сплаву | ВК11ВК, ВК8В ГОСТ 3882 |
| Маса різця, кг | 0.6 |
