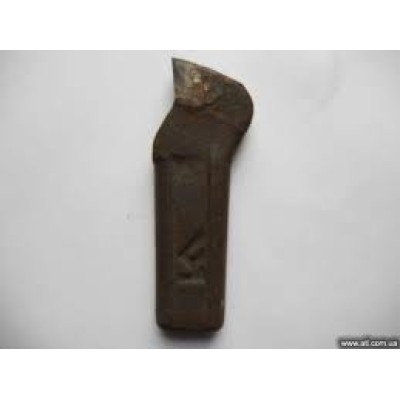

Зубок

Різець вуглецевий серії РУ-15

Буровий різець вуглецевий серії РУ-15 — основне призначення проведення робіт обертального типу бурінь шпуру (показник розміру діаметра не перевищує величини в 4,3 см). Різцями вуглецевими серії РУ-15 обладнуються свердла бурової штанги. Робота ведеться в породі з межею міцності одношарового стиснення з показником до 40 МПа. Для цього типу роботи є можливим використовувати ручні або колонкові свердлами для проведення робіт із міцними типами вугілля, які мають тверді породині ввімкнення. Також можливе виконання робіт і за породою, значення показника міцності якої не перевищує f = 6 за шкалою професора М. М. Протокаконова.

Конструкційні особливості різця вуглецевої серії РУ-15 полягають у такому:

 - має U-подібну форму розчину;

- наявність масивного пір'я;

— наявність симетричних, щодо один до одного різальних крайок.

Хвостовик різця вуглецевої серії РУ-15 може бути зроблений у формі конуса, у якому є отвір під шплінт. Також можливе здійснення  проточування під чеку або нанесення метричної різі.

Основні технічні характеристики:

Довжина, мм 90
Діаметр отвору під час буріння, мм 41
Форма твердосплавного виробу Г34 ГОСТ 880-75
Марка твердого сплаву ВК8 ГОСТ 3882
Маса різця, кг 0.2

БЕТОНОЛОМ ПНІВМАТИЧНИЙ Б-2

НАЗНАЧЕНИЕ

Бетонолом пневматичний, призначений для демонтажу важко руйнованих залізобетонних конструкцій. Широко застосовується під час реконструкції мостів, злітних смуг аеродромів та інших будівельних робіт. Під час вибору бетонолома необхідно керуватися такими: на роботах, де потрібна порівняно велика енергія удару, треба застосовувати бетонолом Б-3, на легших роботах (у разі руйнування порід середньої міцності) — бетонолом Б-2.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Примітки:
Бетонолом так само призначений для робіт у вибухонебезпечному середовищі. Бетонолом має експлуатуватися під час тиску стисненого повітря не менш ніж 0,3 МПа та не більш ніж 0,5 МПа, довжині рукава підводить повітря, не більш ніж 12 м. Внутрішній діаметр рукава, що підводить повітря, має бути 18 мм.

Бетонолом цього типу застосовується на поверхні шахт і копіток, на будівництвах під час ремонтних робіт на дорогах та інших об'єктах.
Здійснення роботи за міцними матеріалами, де потрібна велика енергія удару переважно вертикально вниз.

УСТРІЙСТВО І ПРИНЦИП РОБОТИ

Бетонолом являє собою поршневий пневматичний пристрій ударної дії  з клапанним  повітрозділенням, що працює під дією стисненого повітря.
Бетонолом складається з повітророзподільно-ударного механізму, пускового пристрою, зібраного в ручці та глушника.
Повітророзподільно-ударний механізм складається з дула з пильовиком і запресованої в дуло буксою. Енергія удару нагнітається ударником, повітря розподіляється клапанною коробкою.

Повітророзподільно-ударний механізм здійснює:
а) впуск стисненого повітря в дуло почергово в камери прямого та зворотного ходу ударника та випуск відпрацьованого повітря в атмосферу;
б) перетворює енергію стисненого повітря на механічну роботу ударника, що рухається.

Зниження вібрації в бетоноломах досягнуто завдяки:
а) пружинно-гумового амортизатора;
б) раціонально підібраних параметрів пневмоударного механізму;
в) застосування буферної камери зворотного (холодного) ходу.

Вороток для позначників 3/4' М3-24 Eastman

Свердло 10×260 мм для бетону під патрон SDS Plus перфоратора

Пневмабовка ПТ-9

Ручна пневматична трамбовк ПТ-9 використовується для ударного методу послідовного ущільнення суміші для формування в процесі ливарного виробництва, а також для ущільнення верхнього шару формувального суміші, після автоматичного формування за допомогою машини.

Має надійну конструкцію, яка пригнічує шуми і зайву вібрацію. Оснащена прогумованою рукоядкою зручної для оператора форми. При довжині 1150 мм та вазі 9,5 кг нагнітає частоту удару в 10 Гц. Має довгий шток зі знімним ударним черевиком 55 мм у формі конуса. Використовує незначну витрату повітря 900 літрів на хвилину та створює енергію удару 25 Дж, що дозволяє використовувати її в об'ємному ливарному виробництві.

Відпрацьоване часом виробництво пневмотрамбування ПТ-9 дозволило скоротити її вартість, наростити обсяги виробництва, удосконалити якість, завдяки чому вона набула максимального поширення на ринку пневматичного інструменту України.

Трамбовка оснащена пристроєм для гасіння вібрації. Зручність у використанні робить цю марку широко застосовуваною в ливарному виробництві.

Технічні характеристики трамбовки ПТ-9:

Діаметр черевика, мм
64

Діаметр поршня, мм
32

Частота, Гц
10

Маса, кг.
9,5

Витрата повітря, л/с
15

Енергія удару, Дж
20

Довжина, мм
1140— 1380

Зубок серії РО-65

Зубок серії РО-65 отримав своє найпоширеніше застосування в галузі гірничодобувної промисловості.

Зубки серії РО-65 застосовуються як витратний інструмент шнекового органа гірських комбайнів.

Ці зубки виконують роботу з різноманітними, за величиною показника міцності марками вугілля з великими  Вмикач гірської породи (з величиною показника не більш ніж 30 МПа).

Для здійснення оптимального вписування зубків РО-65 у кільцеві щілини, — твердосплавна пластина зміщена ближче до осі державки.

Свердло 12×160 мм для бетону під патрон SDS Plus перфоратора
