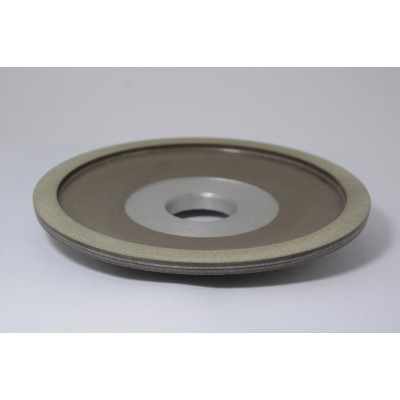

Коло алмазне 150×18×10×2×32 мм 12А2-20 АС4 125/100 В1-13 100%

Патрон токарний 7100-0011П 3-кулачковий D=315 мм посадка на планшайбу (тип 1)

Токарні патрони призначені для встановлення на токарних універсальних і спеціальних верстатах і слугують для кріплення штучних заготівок в умовах серійного та масового виробництва.

Характеристики токарного патрона:

1. Основні:

Матеріал:                                                                        Чавун;

Кількість і розмір кріпильних отворів:                 3хМ16;

Кількість у пакунку:                                                         1шт;

Клас точності:                                                                       П;

Мінімальна сила затискання на кулачках:       46000 Н;

Максимальна частота обертів:                       1090 об/хв;

Кріплення патрона:                                      на планшайбу;

Кількість кулачків у патроні:                                       3 шт;

Вага:                                                                                  50 кг.

2. Розміри:

Діаметр:                                                                       315 мм;

Діаметр посадковий:                                               270 мм;

Діаметр розташування кріпильних отворів:     290 мм;

Діаметр отвору в корпусі:                                       100 мм;

Крок кулачків —                                                           10 мм.

Круг алмазний 125х10х3х32мм АС4 160/125 В2-01 100% 1А1 (2720-0080-160/125-100)

Технічні характеристики кола:

1) Розмір — 125х10х3х32мм;
2) Показник зернистості алмазного диска — AC4;
3) Співвідношення алмазного порошку — 160/125;
4) Органічна зв'язка — В2-01;
5) Відсоткове співвідношення алмазної крихти в різальній частині — 100%;
6) Форма кола — 1 А1.

Штирові бурові коронки серії КНШ

Призначення штирової бурової коронки серії КНШ полягає в здійсненні робіт ударно-поворотного вигляду буріння шпуру за допомогою переносного перфоратора. Показник енергії удару може досягати до 90 Джоулів.

У штировій буровій коронці серії КНШ можуть застосовуватися такі форми вставок:

напівсферичні вставки — використовуються для проведення роботи в міцній і неабияк міцній породи (170-300 МПа);

параболічні вставки  — використовуються для проведення робіт у породи середньої міцності та міцності (100-170 МПа);

баллістичні вставки — використовуються для проведення робіт у м'якій, не абразивній породі (70-140МПа).

Форма коронок і їх кількість, а також розташування твердосплавної вставки великою мірою залежать від міцності гірської породи та її ступеня абразивності. Під час виготовлення коронки особливу увагу приділяють її міцності та стійкості та зношуванню. Ці показники, надалі, забезпечать проведення високої швидкості буріння й збільшать придатність коронки, що так само може знизити фінансові витрати. Коронка монтується до штанги за допомогою конусного з'єднання.

Круг алмазний 125х13х3х2х32мм АС4 125/100 В2-01 БАЗИС 12R4 (2725-0044-125/100)

Технічні характеристики кола:

1) Розмір — 125х13х3х2х32мм;
2) Показник зернистості алмазного диска — АС4;
3) Співвідношення алмазного порошку — 125/100;
4) Органічна зв'язка — В2-01;
5) Відсоткове співвідношення алмазної крихти в різальній частині — 50%
6) Форма круга - 12R4.

Круг алмазний 150х40х20х3х32мм АС4 160/125 В2-01 100% 12А2-45 (2724-0041-160/125-100)

Технічні характеристики круга:

1) D=150мм — діаметр круга;
2) W=20мм — ширина алмазного шару;
3) X=3мм — товщина алмазного шару;
4) T=40мм — висота круга;
5) H=32мм — діаметр посадкового отвору;
6) Показник зернистості алмазного диска — AC4;
7) Співвідношення алмазного порошку — 160/125;
8) Органічна зв'язка — В2-01;
9) Відсоткове співвідношення алмазної крихти в різальній частині — 100%;
10) Форма круга — 12А2-45.

Штирові бурові коронки серії КНШ

Призначення штировий бурової коронки серії КНШ полягає в здійсненні робіт ударно-поворотного вигляду буріння шпуру за допомогою переносного перфоратора. Показник енергії удару може досягати до 90 Джоулів.

У штировій буровій коронці серії КНШ можуть застосовуватися такі форми вставок:

напівсферичні вставки — використовуються для проведення роботи в міцній і неабияк міцній породи (170-300 МПа);

параболічні вставки  — використовуються для проведення робіт у породи середньої міцності та міцності (100-170 МПа);

баллістичні вставки — використовуються для проведення робіт у м'якій, не абразивній породі (70-140МПа).

Форма коронок і їх кількість, а також розташування твердосплавної вставки великою мірою залежать від міцності гірської породи та її ступеня абразивності. Під час виготовлення коронки особливу увагу приділяють її міцності та стійкості та зношуванню. Ці показники, надалі, забезпечать проведення високої швидкості буріння й збільшать придатність коронки, що так само може знизити фінансові витрати. Коронка монтується до штанги за допомогою конусного з'єднання.
